Systèmes d’échantillonnage de bouteilles à isolation sous pression

Description

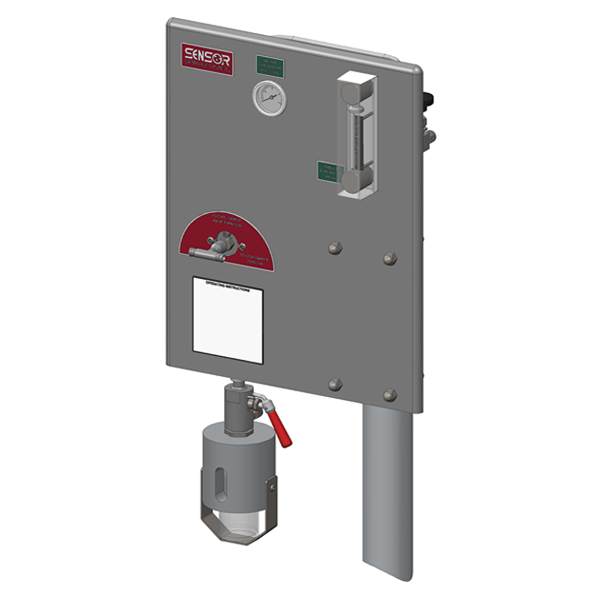

Le système d’échantillonnage de base d’isolation de pression (PIBSS) SENSOR est conçu pour un échantillonnage sûr et fiable en boucle fermée de liquides à des pressions de procédé supérieures à 150 psig (X bar) ou pour toute application pour laquelle l’opérateur souhaite collecter un volume répétable de liquides de procédé. La vanne d’échantillonnage SENSOR est conçue pour fonctionner en débit continu via une dérivation ou une conduite parallèle à partir de la tuyauterie principale du processus. L’inclusion d’une vanne d’isolement secondaire garantit que le récipient d’échantillon n’est pas exposé à la pression du procédé.

Garantit un volume d’échantillon reproductible
Volume mort zéro
Aiguilles de procédé et d’aération remplaçables
Convient aux pressions de processus élevées
Système d’évacuation à aiguille SENSOR de série
Élimine le remplissage excessif du récipient d’échantillons
Hautement personnalisable en fonction des conditions du processus et des exigences de l’opérateur
La vanne d’échantillonnage à débit primaire est dotée d’une vanne à pointeau à orifice latéral avec garniture sous les filetages; s’assurer que la tige ne se grippera pas en raison de l’accumulation de procédé
L’aiguille d’aération à orifice latéral empêche le bouchage de l’orifice d’aération
La soupape d’isolement secondaire sous le cylindre de volume empêche l’exposition de la bouteille à la pression du processus
Peut être conçu pour produire un volume d’échantillon reproductible
Matériau standard 316L; Autres documents disponibles
Procédé remplaçable et aiguilles d’aération
Le carénage de bouteille non métallique protège l’opérateur en cas de bris de bouteille
Manuel d’utilisation et d’installation personnalisé pour chaque système
La conception à aiguille unique CONCENTRIC d’échantillonnage SENSOR en option est disponible
